聲表面波(SAW，Surface Acoustic Wave)是沿物體表面?zhèn)鞑サ囊环N彈性波。

            聲表面波是英國物理學家瑞利(Rayleigh)在19世紀80 年代研究地震波的過程中偶爾發現的一種能量集中于地表面?zhèn)鞑サ穆暡?font face="宋體">。

            對于近表面缺陷的檢查，表面波十分有效。

            正如理論論述的那樣，由于表面波的能量 集中于表面下2個波長之內，檢查表面裂紋靈敏度極高。

            表面波的位置分布可分解為與表面垂直和平行兩個方向的振動，即縱波與橫波所組成的橢圓形振動。

            表面下2個波長深度范圍之內集中總能量的 99%(40dB)。

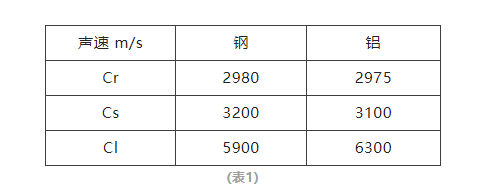

            表面波的聲速約為縱波的1/2，比橫波稍小(見表1)。

            1、表面波的產生

            表面波產生方法有著原理不同的兩種方法，即Y切割石英晶體和透聲楔方法。

            常用的表面波探頭采用與斜探頭相似的楔塊，當橫波折射角為90°時，即產生表面波前邊。

            2、表面波在表面的傳播規律

            2.1 在平面上的傳播

            2.1.1 油的影響

            若在反射波傳播的表面上涂上油，那么所傳播的波幾乎完全衰減。用手壓也一樣。這是因?yàn)槔碚撋显谠嚰囊粋?cè)為真空下求解，而有液體處理方法截然不同。

            另一種觀點可以理解為表面波的垂直分量在液體層中引起衰減所致。用手按傳播表面可以判斷表面是否是 裂紋或棱邊的反射。同時也說明，探傷中探頭前面不得有油污的重要性。

            2.1.2 表面波的反射

            表面波遇到表面或近表面缺陷會產生反射。作為缺陷，有裂紋或體積狀缺陷(氣孔、夾渣)。表面波重點檢查裂紋，這里不討論體積型缺陷。

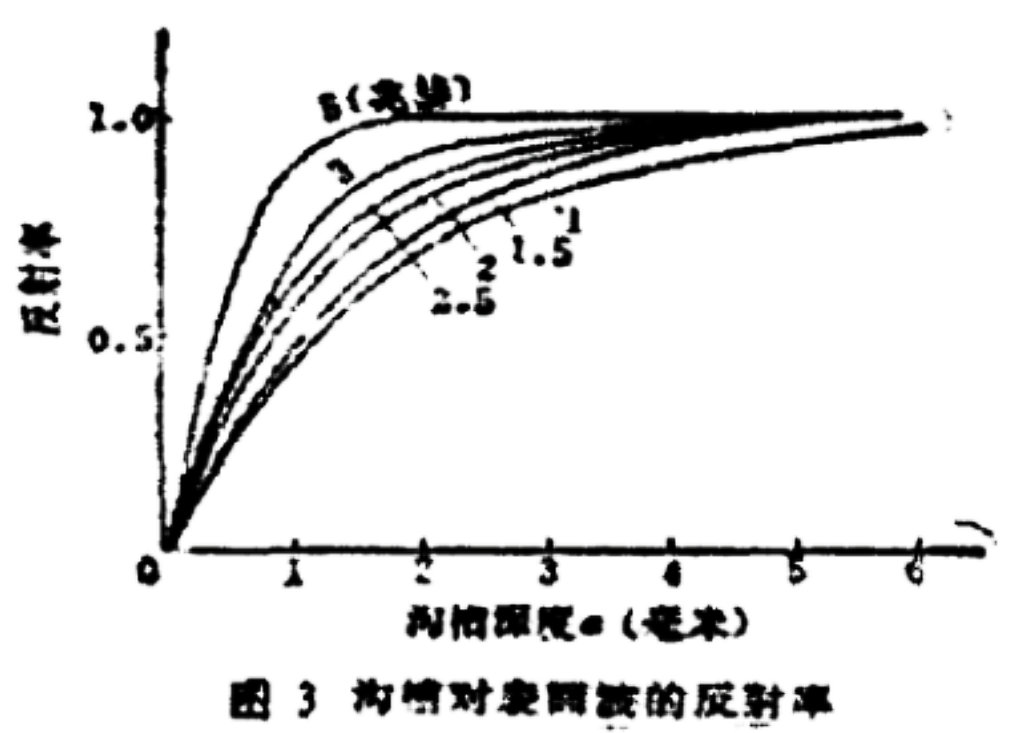

            (1)槽矩形槽的反射(裂紋)與裂紋相似的人工傷，一般刻矩形槽缺陷?？滩凵疃扰c回波高度關系繪于(見圖3)中

            （2）棱邊反射

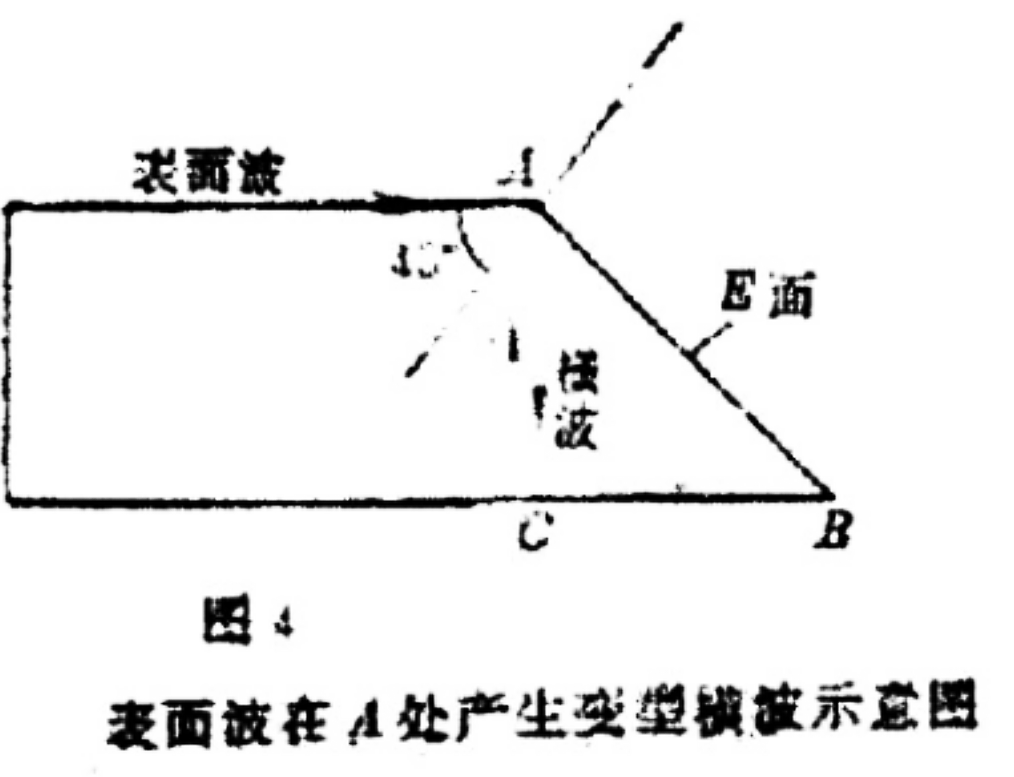

            如表面波傳播中遇到工件的棱邊會產生反射波，也有一部能量超過棱邊繼續傳播表面波在棱邊上的反射理論上無法解釋，但實驗卻十分簡單。棱邊為直角時，反射率最高(見圖4)。

            3）帶曲率的棱邊反射

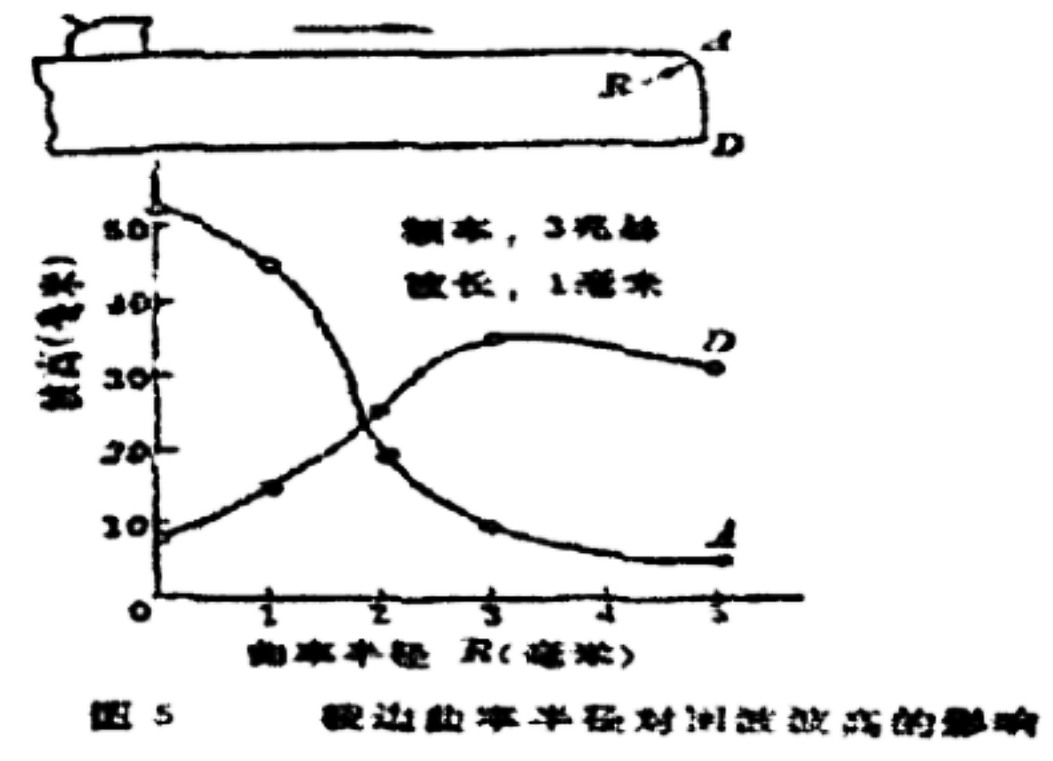

            如果棱邊倒角，其曲率半徑為r，反射回波降低。反射率與曲率半徑的關系。從圖5中可以看出直角邊(r=0)反射率52%；r=5時，反射率約為6%。即可以有更多能量通過圓弧面。

            在A、D棱邊反射信號中間，有時會出現其他回波信號B、C。這可能是入射波與回波干涉的結果。改變探傷頻率，結果會不同。

            2.1.3 表面波所產生的變型波

            （1）表面波在邊角處會產生的變型橫波( S)，其表面有一定曲率時，表面波的產生是逐點進行的。產生變型波會使表面波產生衰減，變型波也會影響回波波形判斷。有時也可加以利用。

            2.1.4 橫波所產生的變型表面波當橫波傳播過程中，主聲束與內孔或圓角相切時會產生變型表面波。變型表面波強度較大。變型表面波的產生會影響探傷波型的判斷。

            利用變型表面波探傷的實例。汽輪機葉片的葉根可利用的探傷面較少也較窄。利用合適角度的斜探頭，使之聲束與圓弧面相切，此 時會產生較強的表面波，表面波沿表面?zhèn)鞑ィ@樣檢測出F1、F2處裂紋就成為可能。

            我們?cè)趯?shí)驗室中試驗和現場應用均取得較理想的效果。

            3、表面波探傷時儀器調整

            3.1 掃描速度調整

            掃描速度調整方法與普通斜探頭不一樣。入射點按探頭前沿(即探頭端頭)計算。

            調掃描速度時，將探頭對準試塊棱邊，回波信號按水平距離調節成一定比例，一般前后移動探頭，改變L值。

            例如L1=20mm，L2=40mm等，利用深度旋鈕，水平旋鈕，當L1=20mm調節水平刻度20位置；L2=40mm，調整水平刻度 40 位置，即完成1:1調整。也可利用棱邊A、B一次調整完成。

            3.2 探傷靈敏度調整

            探頭對準直角棱邊，調整棱邊回波高度達到標準值，例如滿屏的60%，再增益21dB 作為探傷靈敏度。
            對于5MHz的探頭，此靈敏度相當于發現0.1mm深的裂紋。

            4、應用實例

            4.1 深度1mm以下裂紋測深度

            在探傷靈敏度下，當回波高度等于21dB時，說明裂紋深度大于1mm。此時裂紋再深，回波不會再增加。

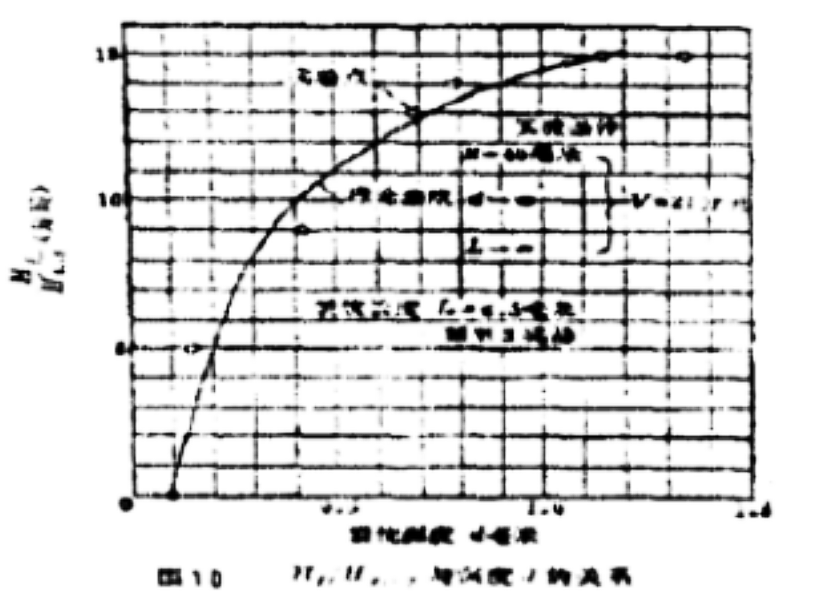

            當回波幅度小于21dB時，可查曲線(見圖 10)得知裂紋深度。

            例如回波幅度10dB(5MHz)探頭，裂紋深度為0.3mm，實用證明此法測深較準確。

            4.2 深度大于1mm裂紋測深

            深度大于1mm，回波已飽和，不再隨裂紋深度增加而增加，此時裂紋測深方法有兩種。

            4.2.1 單探頭法

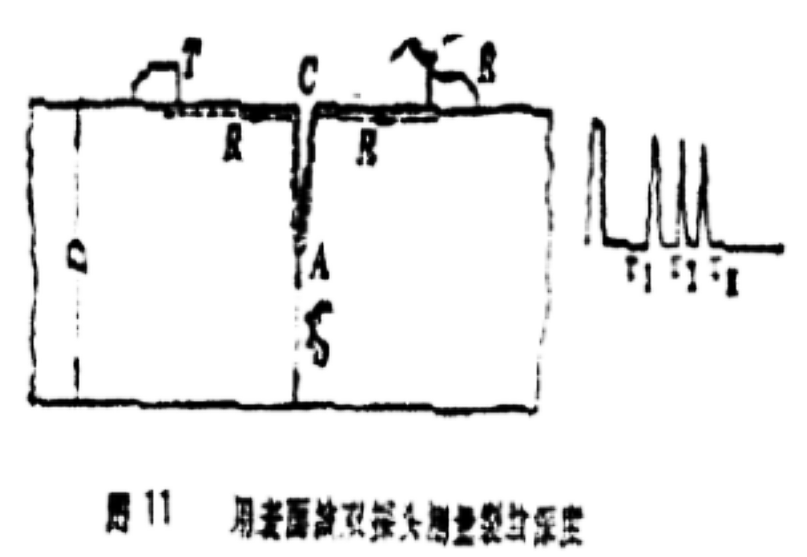

            測深原理如圖11所示，回波B為裂紋端反射。A、B之間聲程差，即為裂紋深度。試塊上，切口面平滑，B波清晰可見，人工裂紋測量精度可達±1mm。 實用上，裂紋表面不平，回波B可能觀察不出來。

            4.2.2 雙探頭法

            無裂紋時，表面波直達接收探頭(單程)；有裂紋時，真實裂紋直達波仍存在。繞過裂紋波為雙程，裂紋深度t=L/2。此法比單探頭有效。

            4.3 橫波產生的變型波的利用

            在一些特殊場合，使用各種探頭均達不到檢測裂紋的目的，可考慮使用變型表面波。有些T型葉根用其他方法檢查葉根裂紋F1 、F2十分困難。

            這時，選用一定角度的斜探頭，在葉根側面，前后移動探頭，使主聲束與圓弧面r角相切。這時，會產生變型表面波。變型表面波沿表面?zhèn)鞑ゾ涂蓹z查出裂紋F1或F2。

            F1處于r角陰影處(盲區)，橫波檢查不出，實驗證明，變型表面波具有很高靈敏度。

            4.4 非平面探傷技術

            汽輪機葉片葉根探傷中的一種常見情況。探傷面高出葉根平面，高度為h0。

            汽輪機葉片葉根探傷中的一種常見情況。探傷面高出葉根平面，高度為h0。

            如前所述，表面波越過A邊，聲能損失較小(約衰減6dB)，但越過B角，會產生變型橫波，聲能損失極大。這樣傳播到裂紋F處聲能很小，也就檢不出裂紋F。

            當h0≤0.5mm時，就有足夠的表面波能量達到F處，即可檢出裂紋F。

            討論其原因，頻率為5MHz的表面波波長為 0.65mm。這時，會有足夠的表面波能量直射到裂紋F處。圓弧后裂紋的檢測，汽輪機葉片探傷的另一種情況。表面波探頭放置在葉片側面，表面波越過棱邊A繼續傳播，達到倒角B處(弧面)時，由于曲率半徑較大，可以檢查出裂紋F1，靈敏度較高。圓弧處會產生波型轉換。因此，無裂紋時，固有波形較雜(在F1之后)，會影響裂紋F2的判傷。改變探頭頻率固有回波會發生位置幅度變化。在試塊上試驗，選擇哪種探傷頻率固有波形最少，效果最好。

            5、對表面波探頭的要求

            表面波探頭探傷靈敏度較高，一般5×5mm 晶片就有足夠的靈敏度。為擴大表面波應用范圍，關鍵是減小探頭前沿尺寸。我們研制生產的表面波探頭技術指標如下： 頻率：2.5MHz 、5MHz； 晶片尺寸：5×5、6×6、8×8、10×10mm；探頭前沿：≤3mm； 外型尺寸：長：寬：高 =18：10：15 (通用型)； 靈敏度：≥40dB(前沿距棱邊20mm)；晶片尺寸、外型也可根據用戶要求生產。
