使用相控陣超聲檢測角焊縫“內傷”的方法

使用相控陣超聲檢測角焊縫“內傷”的方法

            焊接是一種以加熱,高溫或者高壓的方式接合金屬材料的制造工藝及技術,各種型式的焊接接頭在石化裝置中應用廣泛,并且在承壓類特種設備的制造中占有十分重要的地位。因此,焊接接頭的質量對承壓類特種設備的安全使用起著十分重要的作用。

            焊接是一種以加熱,高溫或者高壓的方式接合金屬材料的制造工藝及技術,各種型式的焊接接頭在石化裝置中應用廣泛,并且在承壓類特種設備的制造中占有十分重要的地位。因此,焊接接頭的質量對承壓類特種設備的安全使用起著十分重要的作用。

            1.相控陣超聲檢測技術簡介

            相控陣超聲檢測是利用計算機技術控制相控陣探頭進行聲波發射與相位移動,從而得到靈活可控的合成波束對工件進行陣列掃查的。其檢測靈敏度、分辨力和信噪比均優于常規超聲檢測技術。

            2.相控陣超聲檢測的優點具體體現在以下幾方面:

            ①檢測圖像可以用三維成像顯示,能直觀顯示出缺陷的三維定位,缺陷的定位準確性提高,大大降低了缺陷錯判、誤判和漏判的風險;

            ② 缺陷回波的反射與焊縫結構三維成像圖像化顯示,能更精準地判斷缺陷,更容易地區分出非缺陷信號與缺陷信號,利于進行復雜形狀和在役零件的檢測;

            ③聲場聚焦方式由分段動態聚焦向?qū)崟r或自適應動態聚焦發展,提高了儀器的垂直分辨力,檢測靈敏度進一步提高,缺陷測量更加準確;

            ④無需更換不同角度的探頭,沿焊縫方向掃查即可完成對整條焊縫的檢測,運用模擬仿真技術,可對圖像和數據進行處理。

            這些優點使得相控陣超聲檢測技術在承壓類特種設備的復雜結構工件檢測中得到了廣泛的應用。

            3.制作焊接模擬試樣及聲場仿真

            對角焊縫進行相控陣超聲檢測前,采用模擬仿真技術來確定探頭與焊縫邊沿的距離,來滿足各種不同聲束角度對整個焊縫區域的全覆蓋。在實際檢測時,為驗證重點部位焊縫內部是否可靠檢出,可制作人工缺陷焊接模擬試樣進行檢測試驗。

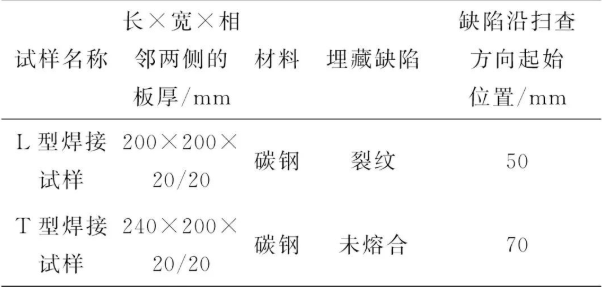

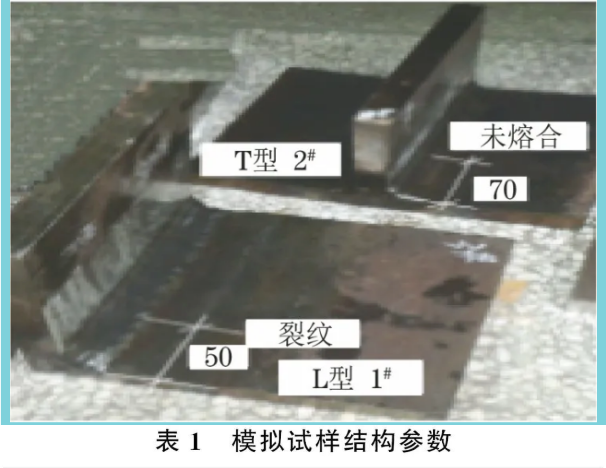

            為了研究角焊縫的全范圍掃查,實現對角焊縫的聲場全覆蓋,確保檢測靈敏度和缺陷的檢出率,制作了含熔合面裂紋缺陷的L型焊縫(單v形坡口)以及含未熔合埋藏缺陷的 T型焊縫(K形坡口)。試樣實物與結構參數分別如圖1和表1所示。

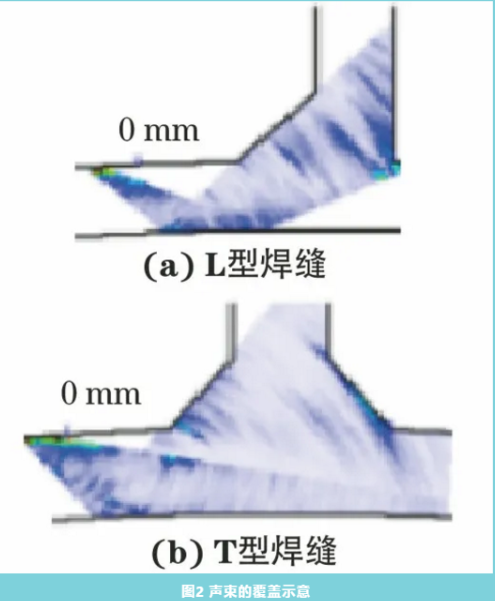

            在檢測過程中相控陣探頭不需要前后移動,只需要確定焊縫與探頭前端的距離,以保證聲束能全部覆蓋整個被檢區域,然后沿著焊縫方向移動進行掃查。選擇頻率為4MHz,16晶片,晶片間距為0.5mm的探頭,角度為36°的斜鍥塊。相控陣超聲檢測掃查角度為35°~69°,探頭前端面距焊縫邊沿約45mm,當探頭前后移動時距焊縫邊沿約55mm,可以保證聲束入射點一、二次波能完全覆蓋焊縫及熱影響區。聲束覆蓋示意如圖2所示。



            4.相控陣檢測校準設置

            在相控陣超聲檢測中各個角度的增益補償至關重要,因為不同角度之間回波的反射率不同,所以應先進行DAC(距離-幅度)曲線修正。

            靈敏度設置:參照GB/T32563-2016標準中的靈敏度設置;掃查靈敏度選擇方法是將DAC曲線的(直徑x深度)2mmx40mm橫孔回波最大聲程處調整至滿屏的40%高度。

            5.相控陣超聲檢測

            在焊接模擬試樣上按照工藝設置,進行相控陣超聲檢測,通過分析比對檢測結果,驗證超聲相控陣工藝的有效性。

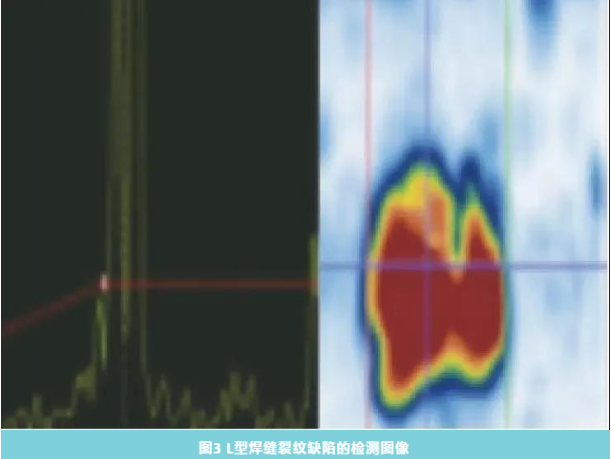

            L型焊縫(單v坡口)的檢測圖像如圖3所示,從圖中可以很清晰地識別出缺陷,測量其最高回波定位,然后在L型試樣上與實際缺陷位置進行比對,結果表明位置基本一致。相控陣超聲檢測時,缺陷在焊縫的內部,在A掃描信號上通常具有多個波峰,波幅很高,當探頭垂直移動掃查或者平行移動掃查時,反射波連續出現,探頭擺動時會有一個較強烈的底面拐角反射信號,同時在該反射信號上會出現斷續的、較弱的端點衍射信號,因而可以判斷該缺陷為裂紋缺陷。

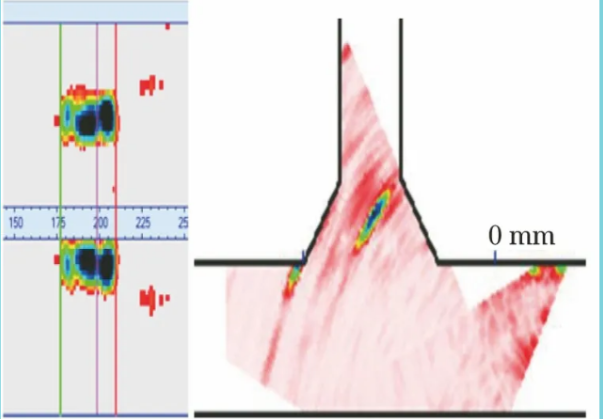

            T型焊縫(K形坡口)的檢測圖像如圖4所示,從圖中可以很清晰地識別出缺陷,測量其最高回波定位,顯示的位置與實際缺陷位置基本一致。相控陣超聲檢測時,在A掃描視圖中發現左右移動探頭時波高變化不明顯,波形變化和未焊透波形變化差不多,A掃描波形平滑直線上升后下降,無多余的小峰,應該為光滑反射體,因而可以判斷該缺陷為未熔合類缺陷。



            可見,對于焊接模擬缺陷,制定的相控陣超聲檢測工藝具有可行性,能實現對檢測對象內部埋藏缺陷的定量檢出。

            6.結束語

            (1)探頭在合適位置時,對于復雜幾何形狀的焊接接頭,利用計算機幾何仿真技術、三維成像等檢測工藝,能確保相控陣超聲檢測技術的檢測靈敏度和不同位置缺陷的檢出。

            (2)對復雜幾何形狀的工件進行探查時,需要良好的聲束可達性,相控陣超聲檢測時,使用一個探頭就可以替代常規超聲技術的多個探頭掃查,提高了檢測效率和速度。

            (3)利用相控陣超聲成像技術,能有效識別缺陷的大小、形狀和分布情況,提高對缺陷性質判定的準確性。
